Настройка среды разработки

Для разработки шаблонов процессов используется IDE Eclipse и установленный в нее плагин Flowable Eclipse BPMN 2.0 Designer.

Eclipse устанавливается просто распаковыванием архива в любой каталог.

Для установки плагина Flowable необходимо:

• запустить Eclipse;
• укажите рабочую папку (workspace)
• выбрать меню Help/Install New Software;
• в открывшемся окне нажать кнопку Add;
• в очередном открывшемся окне в поле Name ввести flowable, в поле Location ввести  http://www.flowable.org/designer/update/ и нажмите ОК.
• в списке компонент установите чекбокс на Flowable BPMN Designer
• убедитесь что отмечен чекбокс Contact all updates sites.
• нажмите Next, далее следуйте подсказкам визарда, соглашайтесь с лицензионными соглашениями и перезапустите IDE.

Image Added

Создание модели процесса

1. Создать файл File → New → Other → Flowable Diagram
   Image ModifiedImage Modified
2. Назвать файл <Название процесса>+"_"+<Название модуля>
3. Заполнить вкладку Properties → Process
   id = <Название процесса>; name = Описание процесса; namespace = http://inttrust.ru/cmj


Image Removed

1. Image Added
2. Создать в Properties → Data objects переменную version

   Image Modified

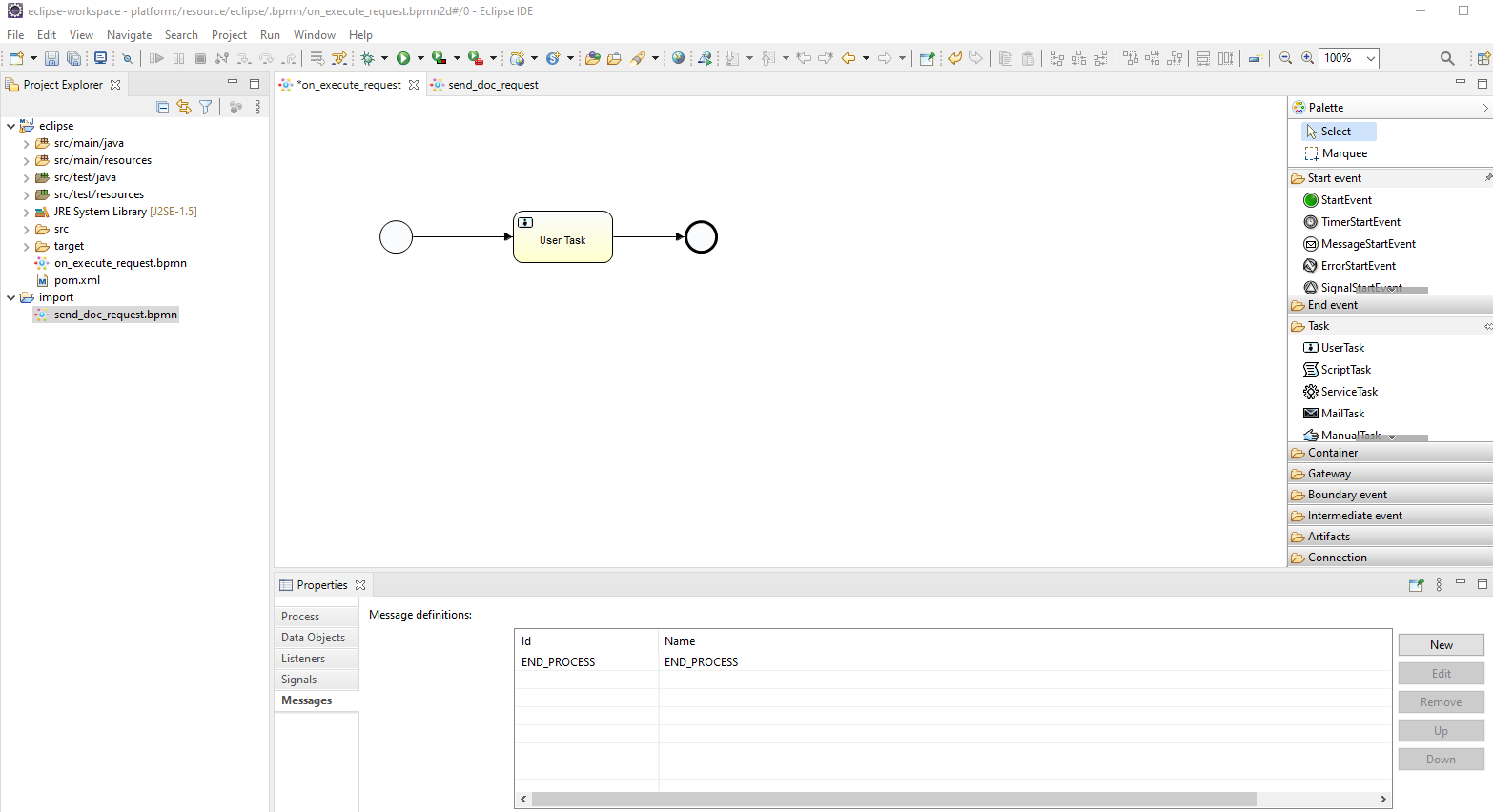

3.  Создать в Properties → Messages сообщение о завершении процесса END_PROCESS
   Image Modified

Формирование логики процесса

Логика процесса формируется путем выбора в палитре элементов схемы, перетаскивание их мышкой в диаграмму и соединение элементов стрелками (потоками).

Image Added

В каждом процессе обязательно должны быть StartEvent и EndEvent, это соответственно точки входа в процесс и точка выходя из процесса.

Наиболее часто используемые элементы это ScriptTask и UserTask.

Загрузка WorkFlow

Разовая загрузка

Загрузка конфигурации

1. Открыть раздел Структура Системы
2. Перейти в подраздел Инструменты\Загрузка кофигурации конфигурации GUI
3. Выбрать тип конфигурации "Шаблон процесса Flowable"
4. Выбрать файл из файловой системы
5. Нажать на кнопку "Загрузить конфигурацию"
6. Выдается информация об успешной загрузке

Перевод в активный статус

1. Открыть раздел Палитра инструментов
2. Перейти в подраздел WorkFlow\Схемы процессов
3. Выбрать загруженный процесс
4. Нажать на кнопку "Установить"

Пакетная загрузка

1. WorkFlow включены в сборку палитры. Пакет находится в проекте в папке cmpalette\target
2. Загрузка происходит аналогично Палитры XML, процесс автоматически становится активным
