Настройка среды разработки

Для разработки шаблонов процессов используется IDE Eclipse и установленный в нее плагин Flowable Eclipse BPMN 2.0 Designer.

Eclipse устанавливается просто распаковыванием архива в любой каталог.

Для установки плагина Flowable необходимо:

запустить Eclipse;
укажите рабочую папку (workspace)
выбрать меню Help/Install New Software;
в открывшемся окне нажать кнопку Add;
в очередном открывшемся окне в поле Name ввести flowable, в поле Location ввести http://www.flowable.org/designer/update/ и нажмите ОК.
в списке компонент установите чекбокс на Flowable BPMN Designer
убедитесь что отмечен чекбокс Contact all updates sites.
нажмите Next, далее следуйте подсказкам визарда, соглашайтесь с лицензионными соглашениями и перезапустите IDE.

Создание модели процесса

Создать файл File → New → Other → Flowable Diagram
Назвать файл <Название процесса>+"_"+<Название модуля>
Заполнить вкладку Properties → Process
id = <Название процесса>; name = Описание процесса; namespace = http://inttrust.ru/cmj
Создать в Properties → Data objects переменную version
Создать в Properties → Messages сообщение о завершении процесса END_PROCESS

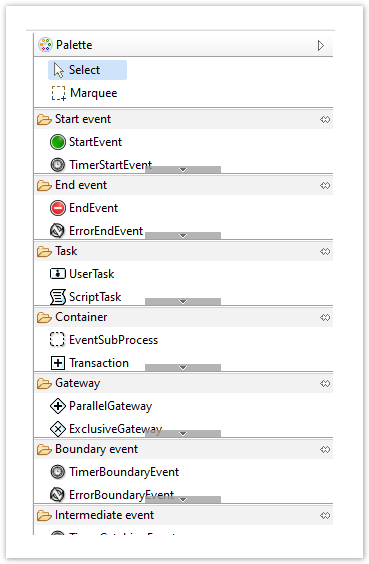

Логика процесса формируется путем выбора в палитре элементов схемы, перетаскивание их мышкой в диаграмму и соединение элементов стрелками (потоками).

В каждом процессе обязательно должны быть StartEvent и EndEvent, это соответственно точки входа в процесс и точка выходя из процесса.

Наиболее часто используемые элементы это ScriptTask и UserTask.

WorkFlow включены в сборку палитры. Пакет находится в проекте в папке cmpalette\target

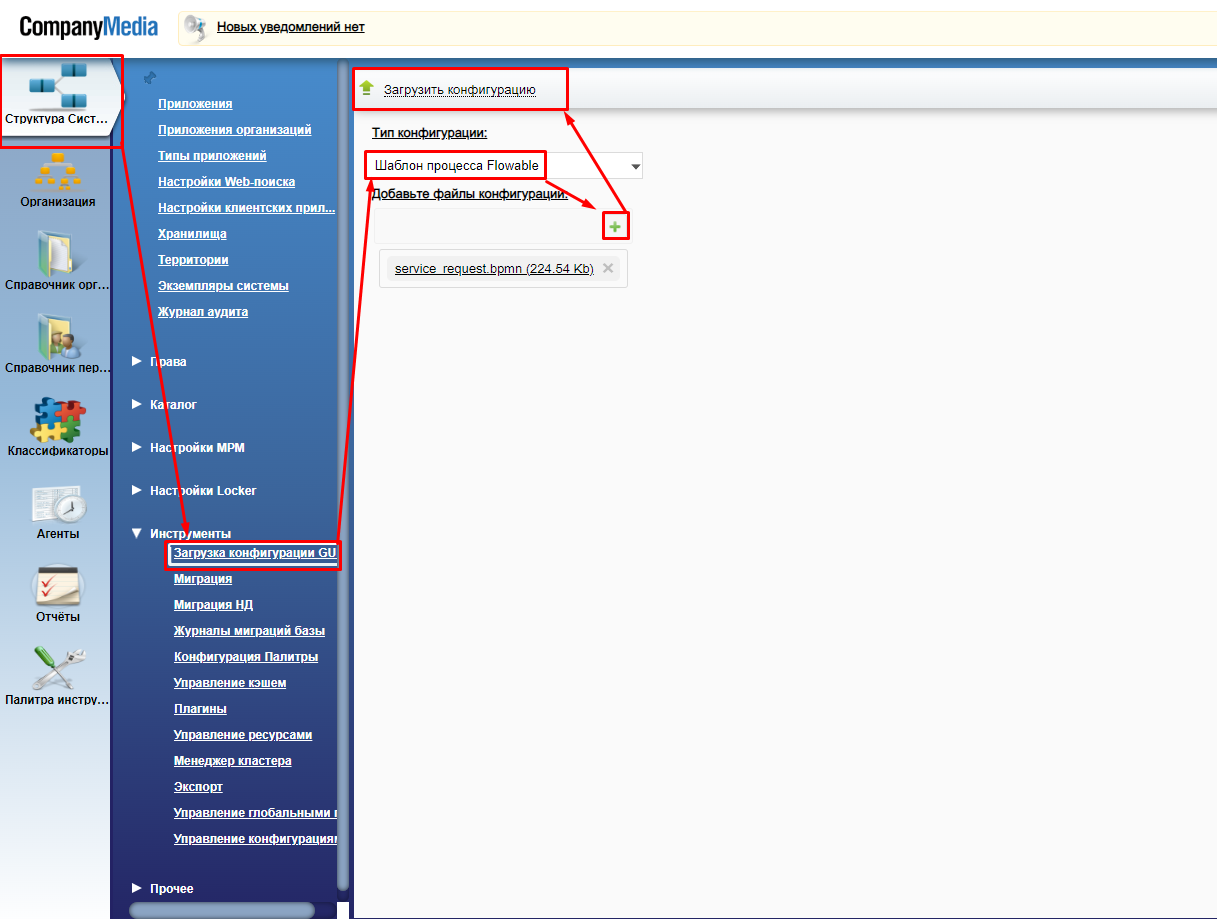

Загрузка происходит аналогично Палитры XML, процесс автоматически становится активным

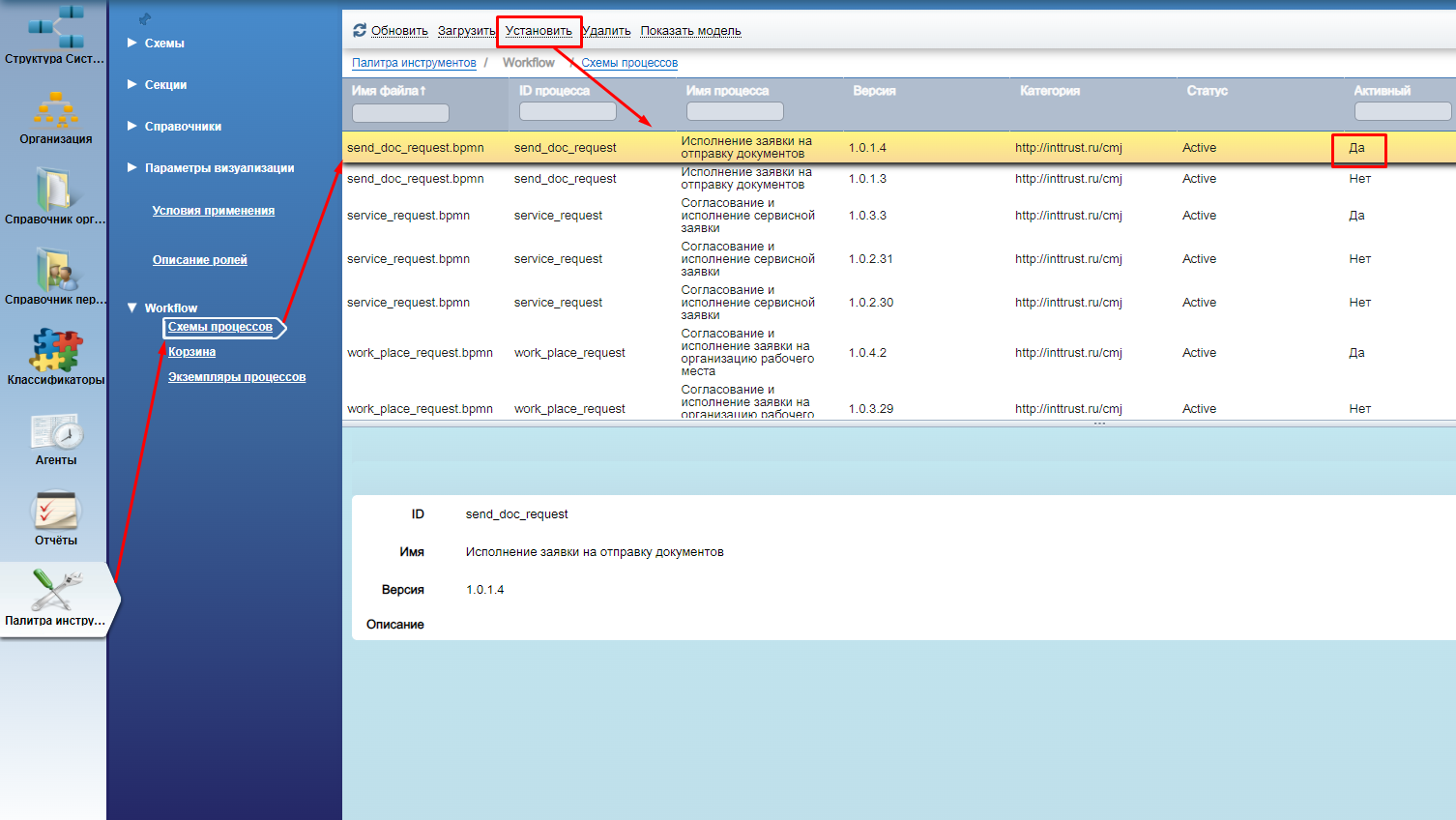

Загрузка WorkFlow
